Analog Devices AD1846 ：

核心定位与功能

AD1846 是 Analog Devices 推出的 低成本并行端口 16位 SoundPort 立体声编解码器，主要面向商业音频和多媒体应用。其核心定位是 AD1848 的引脚与寄存器兼容替代方案，但成本更低，功能略有简化。

技术特性

1. 核心功能：

◦ 单芯片集成：支持立体声模数/数模转换（ADC/DAC）、数字信号混合、可编程增益控制。

◦ 采样率范围：5.5 kHz 至 48 kHz，兼容主流音频格式。

◦ 接口兼容性：通过并行总线连接 ISA/EISA 主板，支持 DMA 或可编程 I/O 模式。

◦ 电源要求：单 +5V 供电，适合低功耗场景。

2. 性能参数（典型值）：

◦ ADC 动态范围：70 dB（A加权，-60 dB输入）。

◦ DAC 动态范围：80 dB（A加权）。

◦ THD+N：≤0.02%（全量程）。

◦ 串扰抑制：-80 dB（通道间）。

◦ 输入/输出通道：支持多组立体声输入（Line/Mic/Aux）和输出。

应用场景

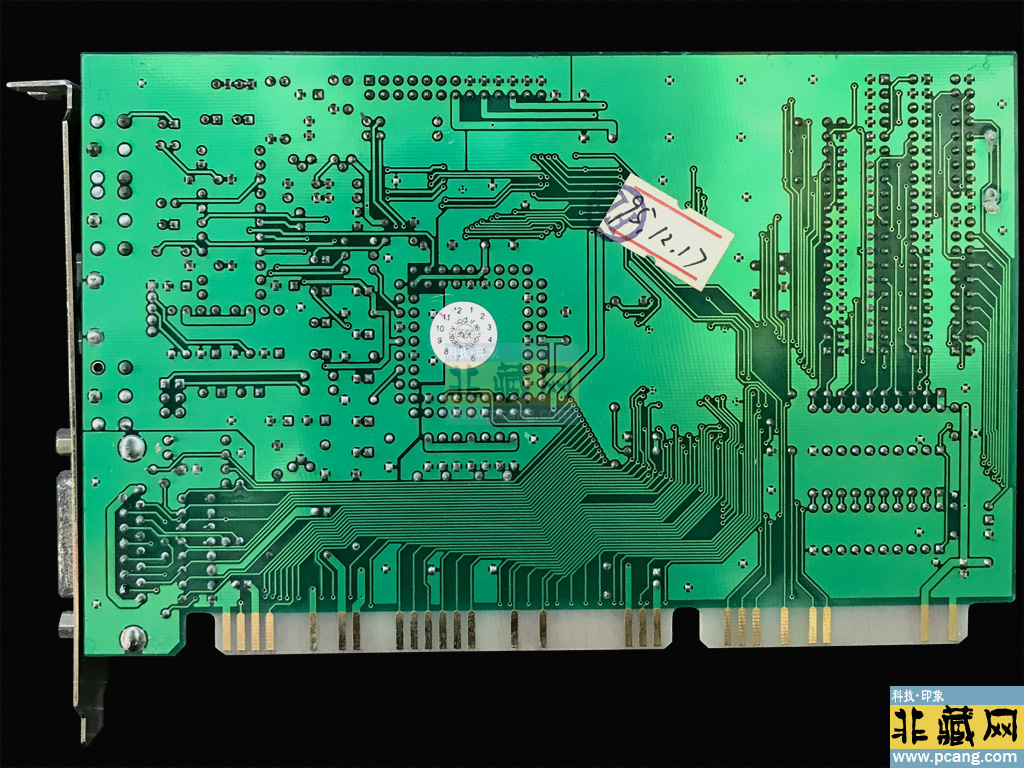

1. ISA 声卡设计：

◦ 典型搭配方案：AD1846 + Yamaha YMF262（OPL3 FM合成芯片），实现完整音频功能。

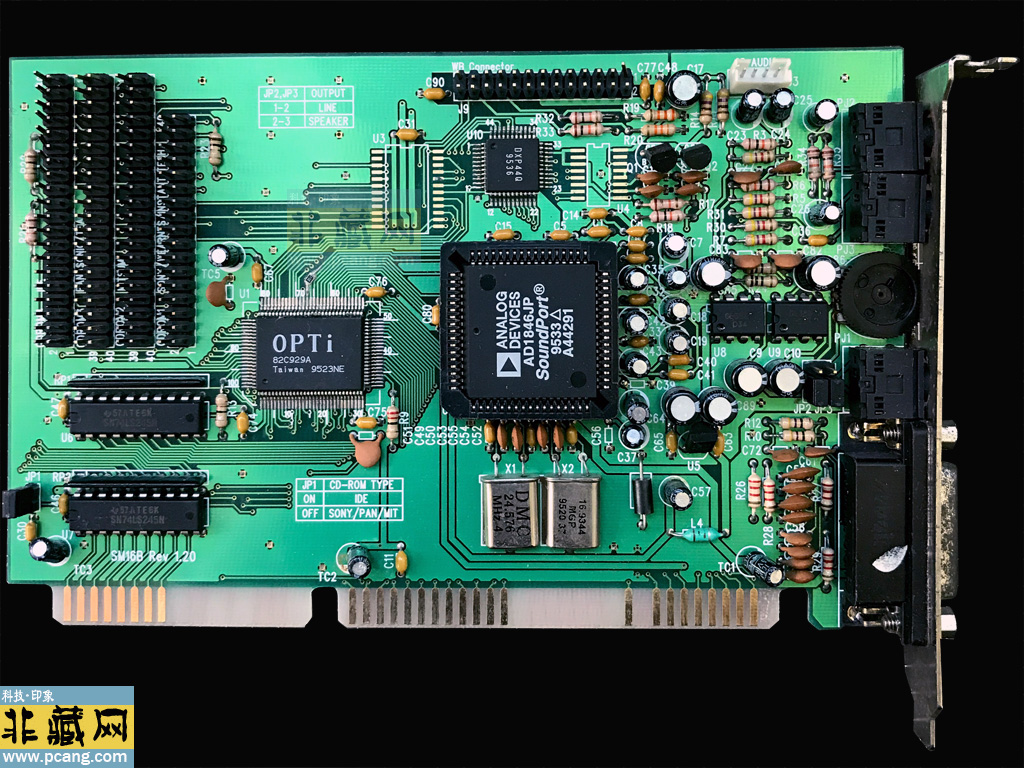

◦ 示例型号：如 eBay 上的 AD1846JP-OPTi 82C924 组合，兼容 Sound Blaster Pro。

2. 嵌入式系统：

◦ 用于工业控制、POS终端等需要低成本音频功能的设备。

3. 复古PC升级：

◦ 通过 ISA 转 PCI 转接卡（如 Promise 2300）适配现代主板。

与 AD1848 的对比
特性 AD1846 AD1848
成本 更低 较高
封装 68引脚 PLCC 68引脚 PLCC
采样率 5.5 kHz~48 kHz 5.5 kHz~48 kHz
动态范围 ADC:70 dB / DAC:80 dB ADC:75 dB / DAC:83 dB
THD+N ≤0.02% ≤0.02%
目标市场 预算敏感型商业设备 主流多媒体与消费电子

用户注意事项

1. 兼容性限制：

◦ ISA 接口：需搭配 ISA 主板或转接卡使用，不支持现代 PCIe 接口。

◦ 驱动支持：仅兼容 DOS/Windows 9x，需手动配置 IRQ（如 IRQ 5/7）和 DMA（如 DMA 1/3）。

◦ 全双工限制：仅支持半双工模式（录音与播放无法同时进行）。

2. 现代适配建议：

◦ 硬件方案：使用复古 PC（如 Socket 7 主板）或 ISA 转接卡。

◦ 软件模拟：通过 DOSBox 或 PCem 虚拟机模拟声卡功能。

替代方案

1. 同期竞品：

◦ Crystal Semiconductor CS4231：支持全双工，兼容 AD1846 引脚。

◦ ESS ES1868：集成 OPL3 克隆芯片，支持 IDE 接口。

2. 现代升级：

◦ USB 声卡：如 Focusrite Scarlett Solo，提供 24位/192kHz 高解析音频。

◦ PCIe 声卡：创新 Sound Blaster AE-5，支持多声道和硬件混音。

总结

AD1846 是一款 低成本、高兼容性 的 16位音频编解码器，适合复古 PC 或工业设备的音频功能实现。若追求更高性能，可选择 AD1848 或现代音频解决方案。
