ALI Mini CAT与ALI M3145A芯片技术解析

一、ALI Mini CAT技术背景与市场定位

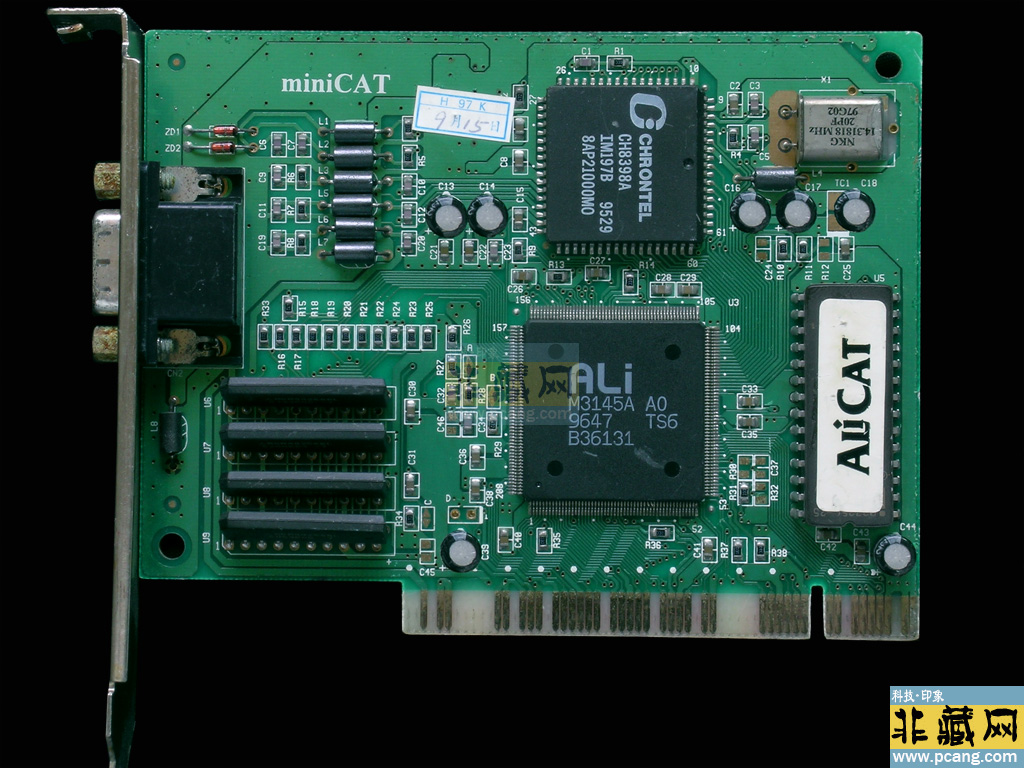

     ALI Mini CAT是Ali Corporation（扬智科技）在1990年代末推出的PCI接口显示卡系列，其核心采用ALI M3145A芯片，定位入门级图形市场，主要面向办公和轻度娱乐用户。该系列显卡以低成本和低功耗为特点，典型型号如ALiCat I，配备1MB EDO显存，支持VGA输出。

技术特性：

• 接口与兼容性：采用PCI 2.1接口，支持即插即用，可兼容主流x86主板（如Intel 440BX芯片组）。

• 显示性能：最大分辨率为1024x768@60Hz，支持256色模式，适合日常办公软件和早期2D游戏（如《俄罗斯方块》《扫雷》）。

• 显存与带宽：1MB EDO显存，位宽64位，显存带宽约1.6GB/s，受限于显存容量，无法流畅运行3D应用。

• 功耗与散热：核心功耗低于5W，无需独立散热风扇，仅通过被动散热片即可稳定运行。

市场意义：
ALI Mini CAT在1990年代末的DIY市场中，凭借极低的价格（约20-30美元）和低功耗设计，成为预算有限用户的首选。其存在填补了低端显卡市场的空白，尤其在教育和企业办公领域广泛应用。

二、ALI M3145A芯片深度解析

ALI M3145A（代号Alicat I）是Ali Corporation专为PCI显卡设计的64位显示控制器芯片，采用0.35μm工艺制造，PQFP208封装，集成约200万个晶体管。

核心架构与功能：

1. 显示引擎：

◦ 支持8/16/24位色深，采用双线性滤波技术提升图像平滑度。

◦ 硬件加速2D图形操作（如BitBlt、填充、缩放），降低CPU负载。

◦ 集成CRT控制器，支持模拟VGA输出，需外接DAC芯片（如ADV7123）。

2. 显存管理：

◦ 支持EDO/SDRAM显存，最大容量1MB，采用64位数据总线。

◦ 显存带宽计算：1MB EDO显存（66MHz）带宽=66MHz×64bit/8=528MB/s，实际有效带宽约300MB/s。

3. 系统接口：

◦ PCI 2.1接口，支持33MHz时钟，理论带宽132MB/s。

◦ 支持PCI总线的即插即用（PnP）功能，简化驱动安装流程。

4. 功耗与封装：

◦ 典型功耗2.5W，采用PQFP208封装（引脚间距0.5mm），适合高密度PCB设计。

◦ 无需外部电压调节模块，直接由PCI插槽供电（3.3V）。

技术参数对比：
特性 ALI M3145A S3 Trio64V+ Cirrus Logic CL-GD5446
制程工艺 0.35μm 0.35μm 0.35μm
显存容量 1MB EDO/SDRAM 2MB SGRAM 2MB EDO
最大分辨率 1024x768@60Hz 1280x1024@75Hz 1280x1024@60Hz
2D加速 基础加速 硬件加速 基础加速
3D支持 无 有限支持 无
功耗 2.5W 3.5W 3.0W

三、技术历史意义与收藏价值

1. 技术过渡性：
ALI M3145A代表了PCI总线时代初期的显示技术水平，其设计理念介于ISA总线显卡（如Trident 8900）和后期3D加速卡（如Voodoo）之间。尽管缺乏3D加速能力，但其2D性能和低功耗设计为后续集成显卡的发展奠定了基础。

2. 市场策略：
Ali Corporation通过ALI Mini CAT系列，在1990年代末与S3、Cirrus Logic等厂商竞争低端市场。其成功在于成本控制和兼容性，例如在台湾地区的主板厂商中，Ali芯片组与M3145A显卡的搭配方案一度占据主流。

3. 收藏价值：

◦ 稀有性：完整盒装的ALI Mini CAT显卡（如带驱动软盘、说明书）在二手市场价格约50-80美元，工程样品或特殊版本（如带S-Video输出）价值更高。

◦ 技术标本：M3145A芯片的PQFP208封装和早期PCI接口设计，是研究90年代显卡技术的重要实物资料。

四、使用场景与兼容性注意事项

1. 系统要求：

◦ 主板：需支持PCI 2.1接口的主板（如Intel 440BX、VIA Apollo Pro）。

◦ 驱动：Windows 95/98需安装Ali官方驱动（如v1.23版本），Windows NT 4.0仅支持基本VGA模式。

2. 应用限制：

◦ 游戏性能：仅能运行《命令与征服》《仙剑奇侠传》等早期2D游戏，3D游戏（如《雷神之锤》）帧率低于10FPS。

◦ 多显示器支持：不支持双屏输出，需通过外接硬件扩展。

3. 维护建议：

◦ 电容检查：重点检查显存供电部分的电解电容，若鼓包需更换为10μF/16V规格。

◦ 清洁保养：定期清理PCI金手指氧化层，使用橡皮擦或专用清洁剂。

五、技术对比与行业影响

1. 与同期产品对比：

◦ 性能劣势：相比S3 Trio64V+，M3145A在分辨率和2D加速上存在差距，但价格低30%。

◦ 兼容性优势：Ali驱动对主板芯片组的兼容性更优，尤其在VIA芯片组主板上稳定性突出。

2. 行业影响：
ALI Mini CAT系列的成功促使其他厂商推出类似产品（如Trident Blade 3D），推动了PCI显卡的普及。其低功耗设计理念也被后续集成显卡（如Intel i810）借鉴。

总结

     ALI Mini CAT与M3145A芯片是90年代末低端显卡市场的典型代表，其技术特点和市场定位反映了当时PC硬件的发展水平。尽管性能已落后于现代标准，但其在历史上的意义和收藏价值使其成为复古硬件爱好者关注的焦点。对于研究PCI总线时代显卡技术的发展，这两款产品提供了宝贵的实物参考。
