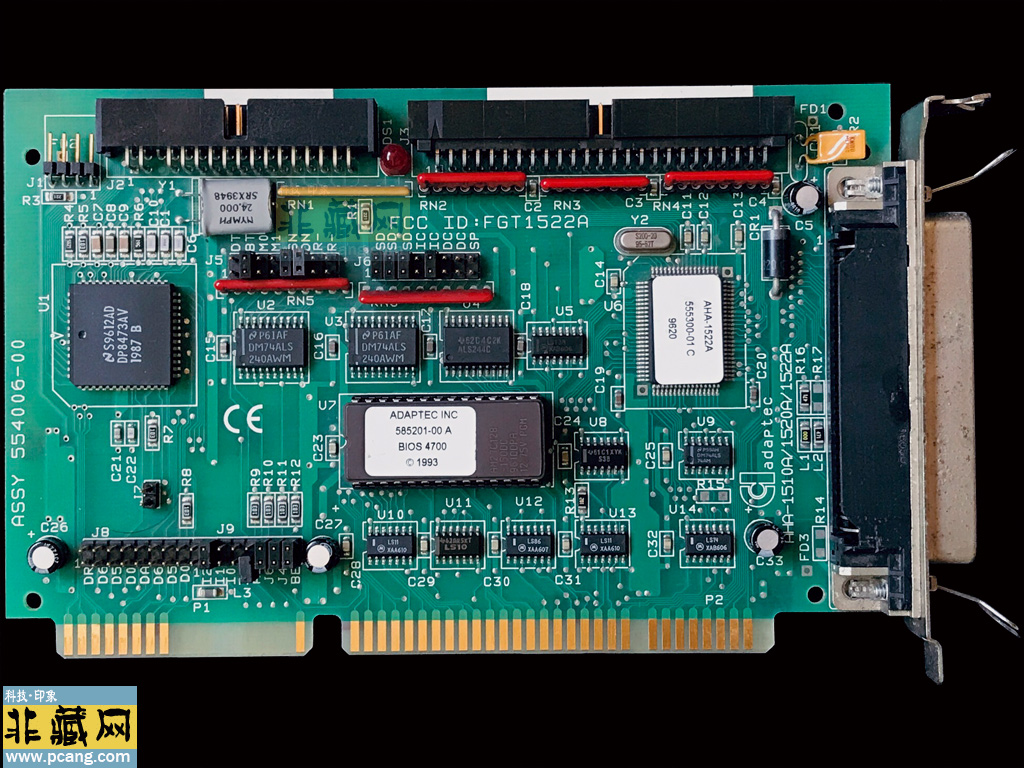

 Adaptec AHA-1522A

收藏者:Kane  藏品属地:广东深圳  藏品年代:1996  类目:SCSI卡  SCSI标准:SCSI-2  传输率:10M  接口:Centronics/50P  价位代码:FC

Adaptec AHA-1522A

Adaptec AHA-1522A

Adaptec AHA-1522A

  Adaptec AHA-1522A是1990年代初期推出的一款基于ISA总线的SCSI(Small Computer System Interface)主机适配器,其设计初衷是为IBM PC兼容机提供高速存储扩展能力。

一、技术架构与核心参数

1. 硬件设计

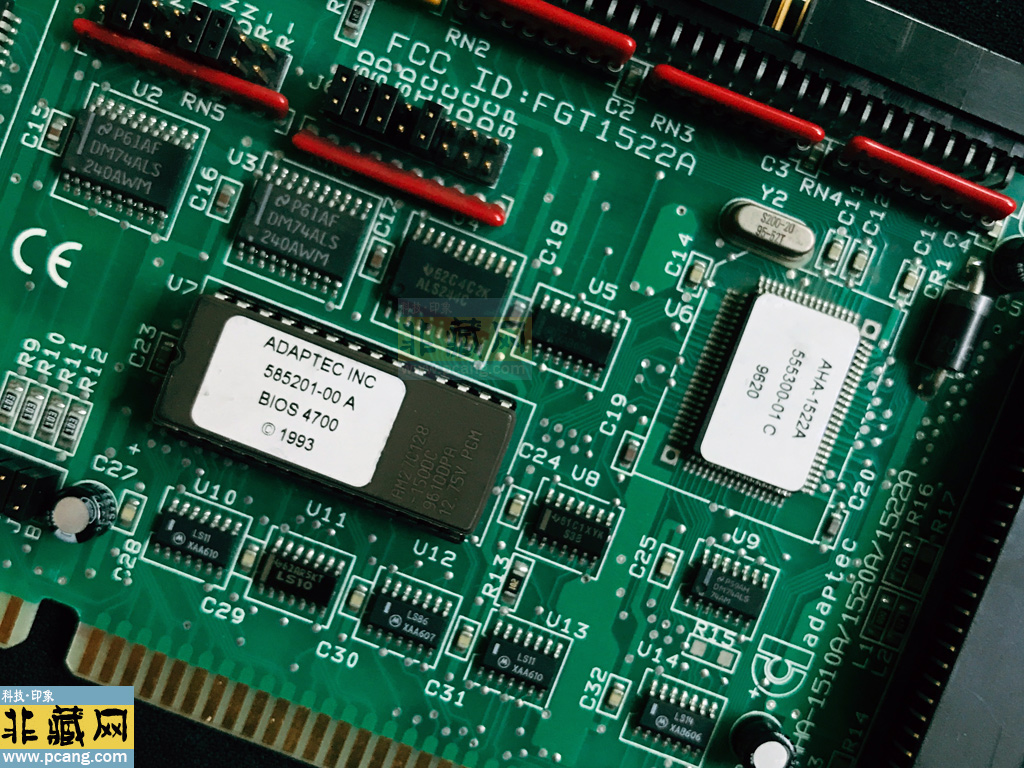

• 芯片组:采用Adaptec AIC-7880控制芯片,支持SCSI-2标准,最大传输速率为5MB/s(Fast SCSI),支持8位并行数据传输。

• 接口配置:

◦ 内置接口:50针SCSI-2接口(DB-50),支持连接硬盘、CD-ROM、磁带机等设备。

◦ 外置接口:部分型号配备50针Centronics接口,可扩展至扫描仪或外置存储设备。

• 总线类型:16位ISA插槽,支持即插即用(PnP),但需手动设置IRQ(默认IRQ 10)和DMA通道(默认DMA 5)。

2. 缓存与性能

• 板载缓存:无专用缓存,依赖系统内存进行数据缓冲,性能受限于ISA总线带宽(最高8MB/s)。

• 多设备支持:最多连接7个SCSI设备,需通过终端电阻(Terminator)和ID号(0-6)进行配置。

3. 兼容性

• 操作系统:原生支持DOS、Windows 3.x/95/NT 3.51、OS/2 2.x、SCO Unix等。

• 驱动程序:需通过软盘或光盘安装Adaptec提供的驱动程序,部分用户社区提供修改版驱动以支持Windows 2000/XP。

二、历史地位与市场定位

1. 技术突破

• SCSI普及推动者:在IDE接口尚未普及的1990年代,AHA-1522A为PC用户提供了高速、多设备存储解决方案,尤其适用于工作站和小型服务器。

• 成本优势:相比同期的BusLogic BT-946(支持10MB/s Ultra SCSI),AHA-1522A价格更低(1993年约$150),成为预算有限用户的首选。

2. 竞品对比
型号 接口类型 传输速率 缓存 1993年价格 典型应用场景
Adaptec AHA-1522A ISA 5MB/s 无 $150 家用、小型工作站
BusLogic BT-946 ISA 10MB/s 256KB $300 专业图形工作站
Symbios Logic 53c810 ISA 5MB/s 无 $120 预算型多设备扩展

3. 行业影响

• 推动SCSI标准化:AHA-1522A的广泛应用加速了SCSI-2标准的普及,为后续Ultra SCSI和Wide SCSI的发展奠定基础。

• 促进PC性能提升:通过外置SCSI设备,用户可突破IDE接口的容量限制(当时IDE最大支持528MB),实现GB级存储扩展。

三、实际应用与用户体验

1. 典型配置案例

• 家用场景:

◦ 硬盘:连接Seagate ST-1575N(540MB SCSI硬盘),容量是同期IDE硬盘的3倍。

◦ CD-ROM:搭配NEC CDR-770(4倍速SCSI光驱),读取速度达600KB/s,远超IDE光驱的300KB/s。

• 工作站场景:

◦ 磁带备份:连接Exabyte 8mm磁带机(1.6GB容量),实现数据离线备份。

◦ 图形处理:搭配Matrox MGA Millennium显卡,通过SCSI硬盘加速Photoshop图像处理。

2. 性能优化技巧

• 总线优化:

◦ 避免与其他ISA设备(如声卡)共享IRQ,优先使用IRQ 10。

◦ 关闭主板集成的IDE控制器,减少系统资源冲突。

• SCSI链配置:

◦ 终结器选择:内置SCSI接口需安装50Ω终结器,外置接口需根据设备数量调整。

◦ ID号分配:将硬盘设为ID 0,CD-ROM设为ID 3,磁带机设为ID 5,避免冲突。

3. 局限性

• ISA总线瓶颈:5MB/s的传输速率受限于ISA总线带宽,实际应用中持续传输速率约为3-4MB/s。

• 驱动兼容性:Windows 95 OSR2及以上版本需使用第三方驱动(如ASPI层),否则可能出现设备识别问题。

四、收藏价值与历史文物属性

1. 现存状态与市场行情

• 流通量:二手市场以裸卡为主,完整盒装(含驱动软盘、说明书)极为罕见,价格约$40-$80。

• 收藏建议:

◦ 优先选择带散热片的版本,避免PCB氧化或电容鼓包。

◦ 搭配ISA主板(如Intel 430FX芯片组)和256MB EDO内存,可组建复古数据存储平台。

2. 技术遗产与文化符号

• 里程碑意义:

◦ 作为Adaptec早期SCSI控制器的代表,AHA-1522A被收录于史密森尼博物馆的“计算机存储技术展”,成为1990年代PC硬件的象征。

• 怀旧场景:

◦ 运行《毁灭战士》《雷神之锤》等经典游戏,体验SCSI硬盘带来的快速读取。

◦ 搭配DOS 6.22和Windows 95,重温早期PC的多任务处理能力。

五、总结:技术跃迁与时代缩影

Adaptec AHA-1522A不仅是一款SCSI控制器,更是PC存储技术从“单一内置存储”向“高速扩展存储”转型的标志。其5MB/s的传输速率、多设备支持和低成本特性,使其成为1990年代PC用户的“性能升级神器”。对于硬件爱好者而言,它既是收藏级的历史文物,也是探索早期PC存储架构的珍贵工具。
