CPU Support
Intel Pentium III (Coppermine)
Intel Celeron (Coppermine) (only single CPU, not officially supported)
Chipset
VIA Apollo Pro 133A (VT82694X) / VT82C686B
NB/SB interconnection via PCI with 133 MB/s
Supports FSB 66/100/133 (66/100/133 MHz SDR)
Supports Advanced Configuration and Power Interface (ACPI)
Supports Symmetric Multi-Processing (SMP)
Supports Universal Serial Bus (USB 1.1)
Supports up to AGP 4x (AGP 1.0/2.0, 3.3V/1.5V)
Supports PCI v2.1
Supports IDE/PATA with up to UDMA100
Supports hardware monitoring and Super I/O
Memory
4 168-Pin DIMM sockets supporting SDRAM / VCSDRAM (VCM)
Supports up to 4 DIMMs PC100/133
Supports up to 512 MiB DIMMs
Supports max. 2 GiB RAM
Supports Parity
Supports ECC (not supported by BIOS)
PATA UDMA100 RAID
HighPoint HPT370
Supports 2 channels IDE UDMA100
Supports RAID modes 0, 1 and 0+1
Connected via PCI
Abit

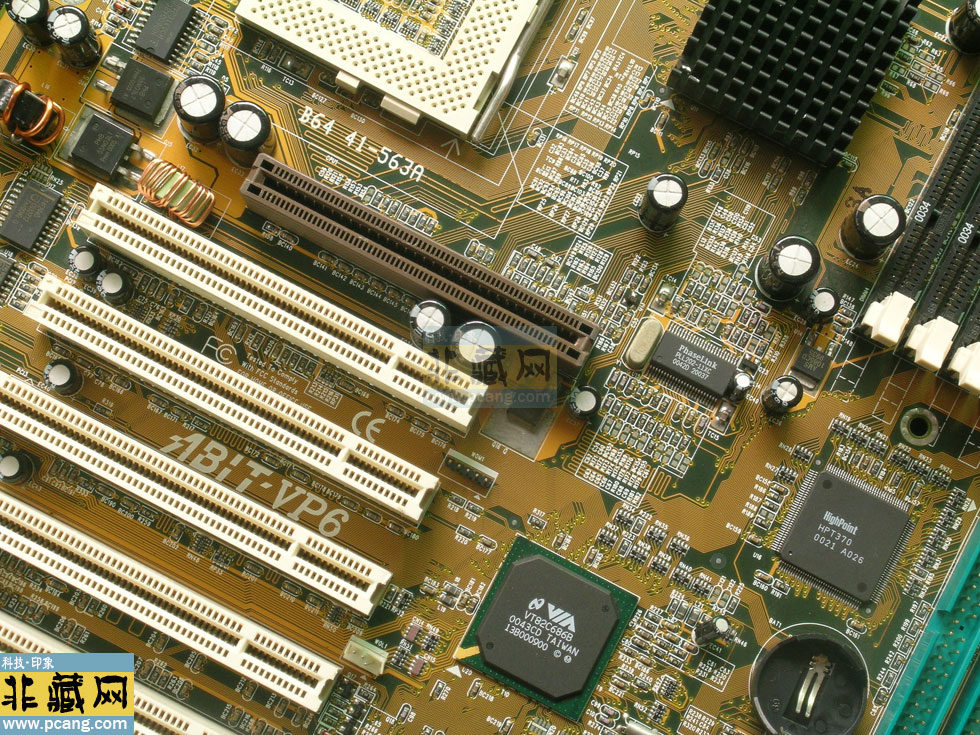

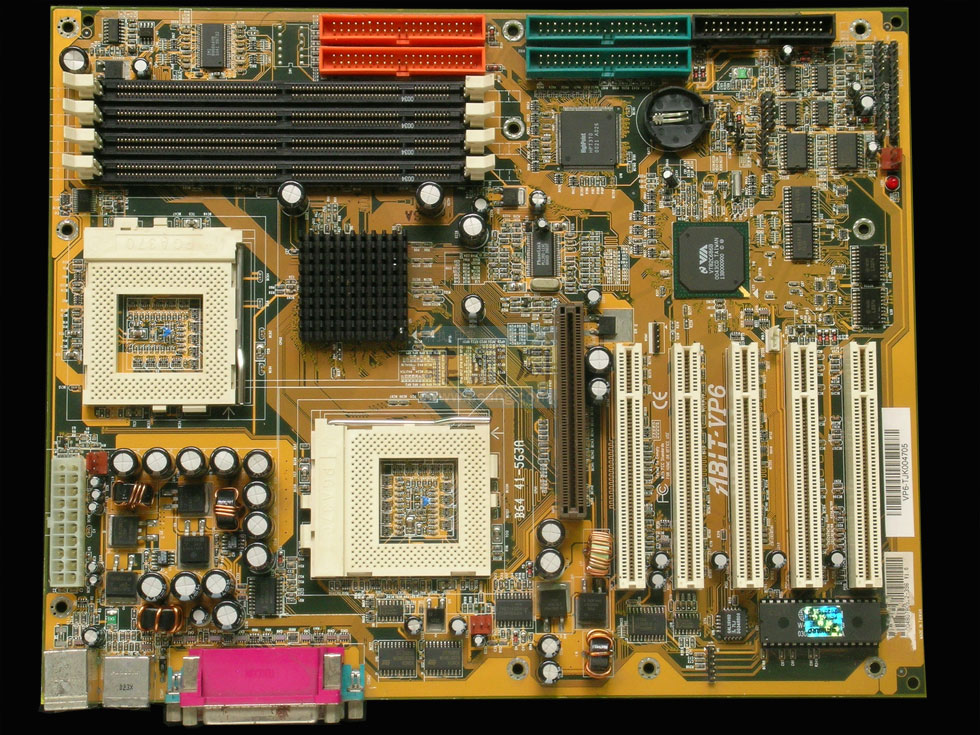

AB-VP6主板是升技（Abit）在1999年推出的Socket 370架构主板，基于VIA Apollo
Pro133A（694X）芯片组，定位中端桌面市场，支持Intel Pentium III和Celeron处理器。
一、硬件架构与性能参数
1. 处理器支持

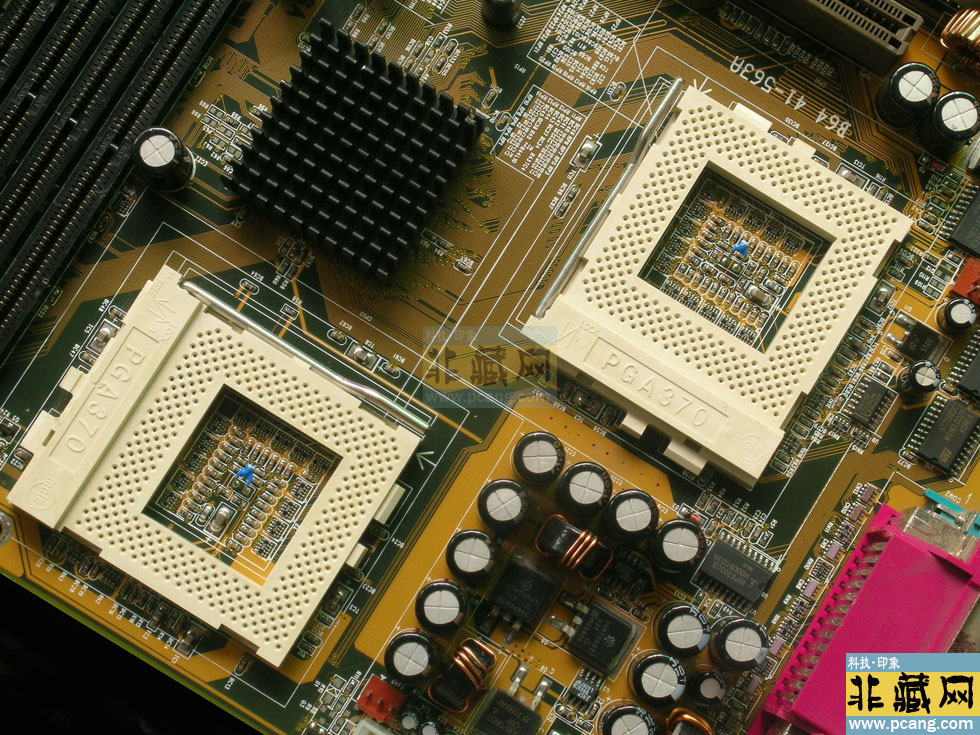

• 接口类型：Socket 370（支持Intel Pentium III FC-PGA/Coppermine、Celeron
370系列处理器）。
• 典型配置：
◦ Intel Pentium III 500-1000MHz（Coppermine核心，133MHz FSB）。
◦ Celeron 533A-1000MHz（超频潜力高，如533A超至800MHz）。
• 超频能力：
◦ 外频调节：通过BIOS设置FSB为66/100/133MHz（需搭配低倍频CPU）。
◦ 电压调节：支持CPU核心电压微调（如1.65V至2.0V）。
2. 内存系统
• 插槽类型：4个168针DIMM插槽，支持PC133 SDRAM（兼容PC100）。
• 容量限制：最大支持2GB（如4×512MB），需注意单条最大容量为512MB。
• 兼容性注意：
◦ 混插不同品牌/容量内存可能导致不稳定，建议使用同批次内存（如Kingston KVR133X64C3）。
◦ 不支持ECC内存。
3. 存储与扩展接口
• IDE接口：2个Ultra DMA/100通道，支持4个IDE设备（如迈拓金钻六代硬盘、DVD-ROM）。
• 软驱接口：1个3.5英寸软驱（支持1.44MB软盘）。
• 扩展插槽：
◦ AGP 4X：支持GeForce 2 MX/400、TNT2 Ultra等显卡。
◦ PCI：5个32位插槽（白色，支持PCI 2.2规范）。
◦ ISA：1个16位插槽（黑色，兼容旧款ISA声卡、网卡）。
• 背板接口：
◦ 1个并行口（LPT）、2个串行口（COM）、1个PS/2键鼠接口。
◦ 2个USB 1.1接口（需通过主板跳线启用）。
4. 供电与散热
• 电源类型：ATX 20针电源（支持软关机功能）。
• CPU供电：需搭配VRM（电压调节模块），Coppermine处理器需额外安装散热片。
二、功能特性与兼容性
1. 芯片组与BIOS
• 芯片组：VIA 694X北桥 + 686B南桥，支持AGP 4X、ATA 100和AC'97音频。
• BIOS版本：
◦ 早期版本（如Award 6.00PG）仅支持100MHz FSB。
◦ 升级至1.03版后可支持133MHz FSB和更大硬盘（需启用LBA模式）。
2. 驱动与系统支持
• 操作系统：兼容Windows 98/ME/2000、Linux（内核≥2.4）。
• 驱动需求：
◦ 主板芯片组：需安装VIA 4-in-1驱动（如VIA Hyperion 4.52）。
◦ 声卡/网卡：若使用CNR扩展卡，需单独安装驱动（如Realtek AC'97声卡）。
3. 兼容性问题
• 大硬盘支持：
◦ BIOS默认限制137GB容量，需升级BIOS或使用第三方工具（如MaxBlast）突破限制。
• USB功能：
◦ 原生USB接口需通过主板跳线启用，部分主板可能缺失该功能。
三、常见问题与解决方案
1. 内存无法识别或不稳定
• 现象：插入内存后系统无法启动或频繁死机。
• 原因：
◦ 非PC133内存：使用PC100或杂牌内存可能导致兼容性问题。
◦ Bank组填充错误：DIMM插槽需按顺序填充（如插槽1和2优先）。
• 解决方案：
◦ 成对安装同容量、同品牌的PC133内存（如Kingston KVR133X64C3）。
◦ 清空CMOS（通过跳线JP1）重置内存参数。
2. 多处理器无法启动
• 现象：插入双CPU后系统无响应。
• 原因：
◦ 未安装终止卡：空置的CPU插槽必须插入终止卡。
◦ VRM模块缺失：需为每个CPU单独安装VRM（电压调节模块）。
• 解决方案：
◦ 购买原装终止卡（如AMI P/N 774-001）。
◦ 确保VRM型号与CPU匹配（如Pentium III 500MHz需VRM 8.2）。
3. 电容老化问题
• 现象：系统频繁死机或无法开机。
• 原因：主板上的电解电容（如1000μF/6.3V）可能鼓包或漏液。
• 解决方案：
◦ 更换老化电容（推荐Rubycon或Nichicon品牌）。
◦ 避免长时间通电，定期清理灰尘。
四、二手市场与维护建议
1. 购买注意事项
• 价格参考：二手价格约100-300元，具体取决于成色和配件齐全度。
• 检查要点：
◦ CPU插槽：确认Socket 370针脚无弯曲，散热支架无变形。
◦ 电容状态：检查主板背面电容是否鼓包或漏液。
◦ 配件完整性：是否包含说明书、驱动软盘、CNR扩展卡等。
2. 性能优化建议
• 升级CPU：优先选择Pentium III 1000MHz（Coppermine核心）或Celeron
1000MHz（超频至1.3GHz）。
• 显卡选择：AGP 4X接口的GeForce 2 MX 400（性价比高）或TNT2 Ultra。
• 内存搭配：使用4条256MB PC133 SDRAM（如Kingston KVR133X64C3）。
3. 替代方案
• 升级平台：若需更高性能，可考虑Socket 478主板（如华硕P4B266）搭配Pentium 4 2.0GHz。
• 复古计算：搭配Windows 98 SE或Linux Mint，运行《星际争霸》《暗黑破坏神2》等经典游戏。
五、总结与历史价值
Abit AB-VP6主板是Socket
370时代的代表性产品，其扩展性和稳定性在当时表现优异。尽管受限于技术过时，日常使用需面对配件稀缺、维护复杂等问题，但作为复古计算或硬件收藏的选择，仍具有一定价值。若计划使用该主板，建议优先修复电容问题，并搭配同代硬件以确保兼容性。 |
