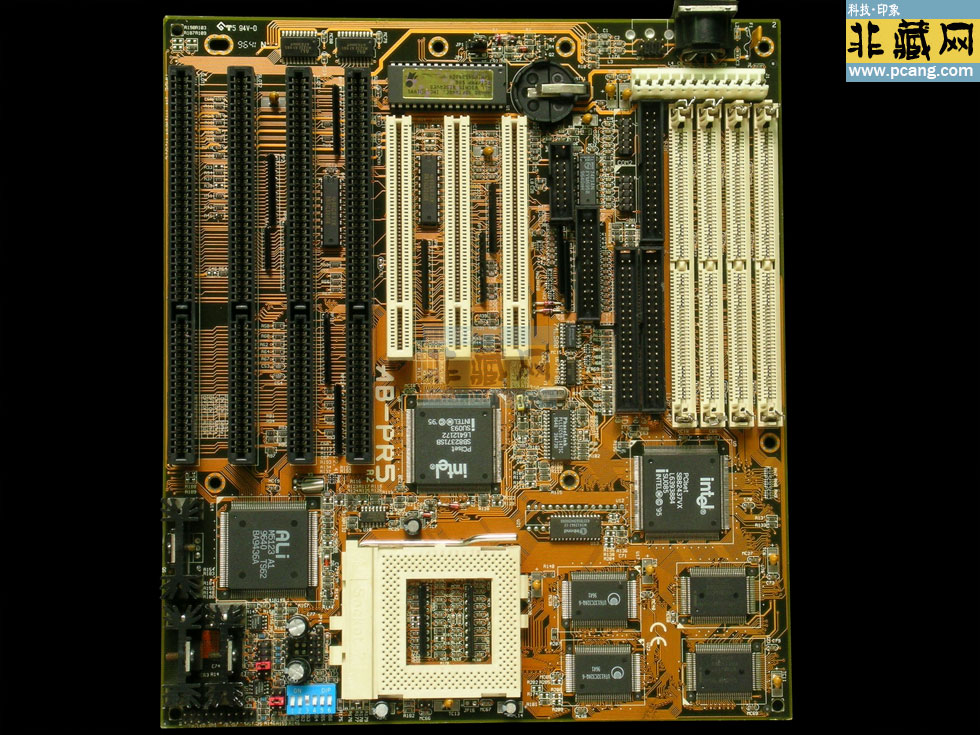

Abit AB-PR5r2主板是升技（Abit）在1990年代末推出的Socket 7架构主板，主要面向入门级桌面市场。

一、硬件规格与架构

1. 芯片组与处理器支持

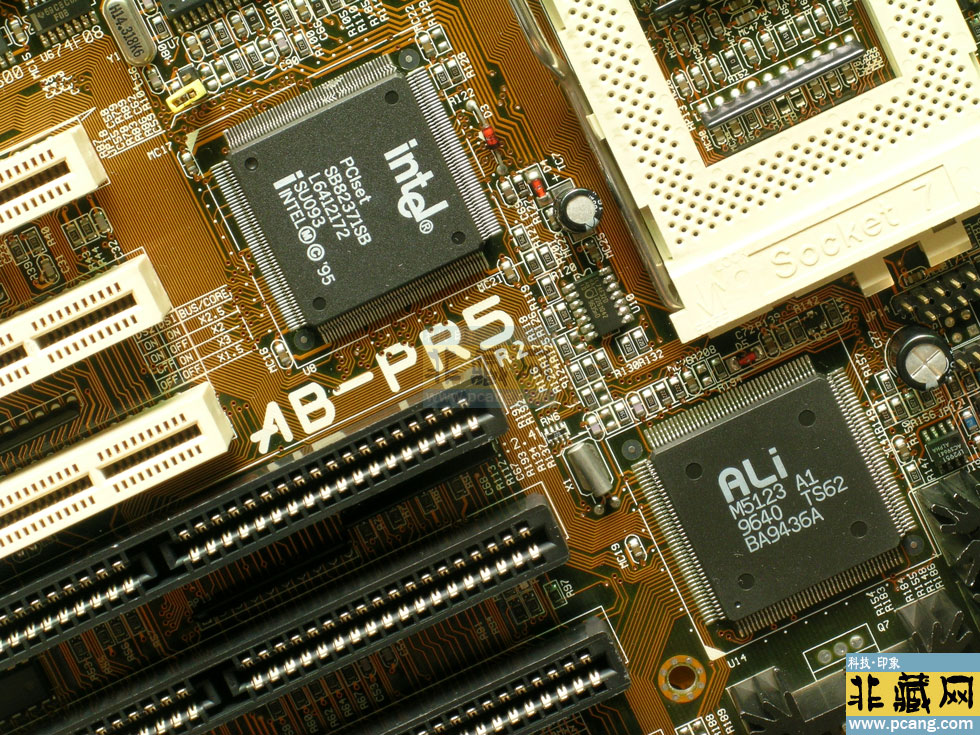

• 芯片组：推测采用Intel 430FX（Triton I）或类似南桥芯片，支持Socket 7接口的Intel Pentium、Pentium MMX、AMD K5/K6系列处理器。例如：

◦ Intel Pentium 166-233MHz（P54C核心）

◦ AMD K6-2 300-500MHz（支持3DNow!指令集）

• 不支持：Slot 1接口的Pentium II或Celeron处理器。

2. 内存与存储

• 内存类型：4个72针SIMM插槽，支持FPM/EDO DRAM，最大容量128MB（需成对安装，如2×64MB）。

• 存储接口：

◦ IDE：2个Ultra DMA/33接口，支持4个IDE设备（如硬盘、光驱）。

◦ 软驱：1个3.5英寸软驱接口。

3. 扩展与背板接口

• 扩展插槽：

◦ ISA：4个16位插槽（黑色）。

◦ PCI：3个32位插槽（白色）。

◦ 无AGP插槽：图形卡需使用PCI接口（如Voodoo 3 2000）。

• 背板接口：

◦ 1个并行口（LPT）、2个串行口（COM）、1个PS/2键鼠接口。

◦ 可选CNR插槽（需扩展卡实现声卡/网卡功能）。

二、功能特性与兼容性

1. 超频与BIOS

• 外频调节：通过跳线设置FSB为66MHz（默认）或75/83MHz（需搭配低倍频CPU超频）。

• BIOS版本：早期版本可能仅支持66MHz外频，需升级到较新BIOS（如Award 4.51PG）以支持更高频率。

2. 驱动与系统支持

• 操作系统：兼容Windows 95/98/NT 4.0、Linux（内核≥2.4）。

• 驱动需求：

◦ 主板芯片组：需安装Intel 430FX驱动（如INF Update Utility）。

◦ 声卡/网卡：若使用CNR扩展卡，需单独安装驱动（如Realtek AC'97声卡）。

3. 兼容性注意事项

• 内存混插：避免混用FPM和EDO内存，可能导致系统不稳定。

• CPU电压：部分AMD K6-2处理器需手动调整电压（如2.2V），需通过主板跳线设置。

三、常见问题与解决方案

1. 无法识别大硬盘

• 现象：BIOS无法识别超过8.4GB的硬盘。

• 原因：早期BIOS不支持LBA模式。

• 解决方案：

◦ 升级BIOS到支持LBA的版本。

◦ 使用第三方工具（如MaxBlast）突破容量限制。

2. 多内存插槽不工作

• 现象：插入多个SIMM后系统无法启动。

• 原因：Bank组填充错误。

• 解决方案：

◦ 按Bank 0和Bank 1对称填充（如Bank 0插2条，Bank 1插2条）。

◦ 检查内存是否为同一品牌/容量。

3. 电容老化问题

• 现象：系统频繁死机或无法开机。

• 原因：主板上的电解电容（如1000μF/6.3V）可能鼓包或漏液。

• 解决方案：

◦ 更换老化电容（推荐Rubycon或Nichicon品牌）。

◦ 避免长时间通电，定期清理灰尘。

四、二手市场与维护建议

1. 购买注意事项

• 价格参考：二手价格约80-200元，具体取决于成色和配件齐全度。

• 检查要点：

◦ CPU插槽：确认Socket 7针脚无弯曲，散热支架无变形。

◦ 电容状态：检查主板背面电容是否鼓包或漏液。

◦ 配件完整性：是否包含说明书、驱动软盘、CNR扩展卡等。

2. 性能优化建议

• 升级CPU：优先选择AMD K6-2 500MHz（性价比高）或K6-3 450MHz（集成256KB二级缓存）。

• 显卡选择：PCI接口的Voodoo 3 3000（AGP转PCI转接卡可能不兼容）。

• 内存搭配：使用4条32MB PC66 EDO内存（如Kingston KVR66X64C3）。

3. 替代方案

• 升级平台：若需更高性能，可考虑Socket 370主板（如华硕CUV4X）搭配Pentium III 1GHz。

• 复古计算：搭配Windows 98 SE或Linux Mint，运行《星际争霸》《雷神之锤2》等经典游戏。

五、总结与历史价值

Abit AB-PR5r2主板是Socket 7时代的代表性产品，其扩展性和稳定性在当时表现优异。尽管受限于技术过时，日常使用需面对配件稀缺、维护复杂等问题，但作为复古计算或硬件收藏的选择，仍具有一定价值。若计划使用该主板，建议优先修复电容问题，并搭配同代硬件以确保兼容性。
