CPU Support
Intel Pentium II (Klamath, Deschutes)
Intel Pentium III (Katmai)
Intel Celeron (Covington, Mendocino)
Chipset
Intel 440BX (Seattle, FW82443BX) / PIIX4E (FW82371EB)
NB/SB interconnection via PCI with 133 MB/s
Supports FSB 66/100 (66/100 MHz SDR)
Supports Advanced Configuration and Power Interface (ACPI)
Supports Universal Serial Bus (USB 1.1)
Supports up to AGP 2x (AGP 1.0, 3.3V)
Supports PCI v2.1
Supports ISA
Supports IDE/PATA with up to UDMA33
Memory
4 168-Pin DIMM sockets supporting SDRAM
Supports up to 4 DIMMs PC66/100
Supports up to 256 MiB DIMMs
Supports max. 1 GiB RAM
Supports Parity
Supports ECC
Abit

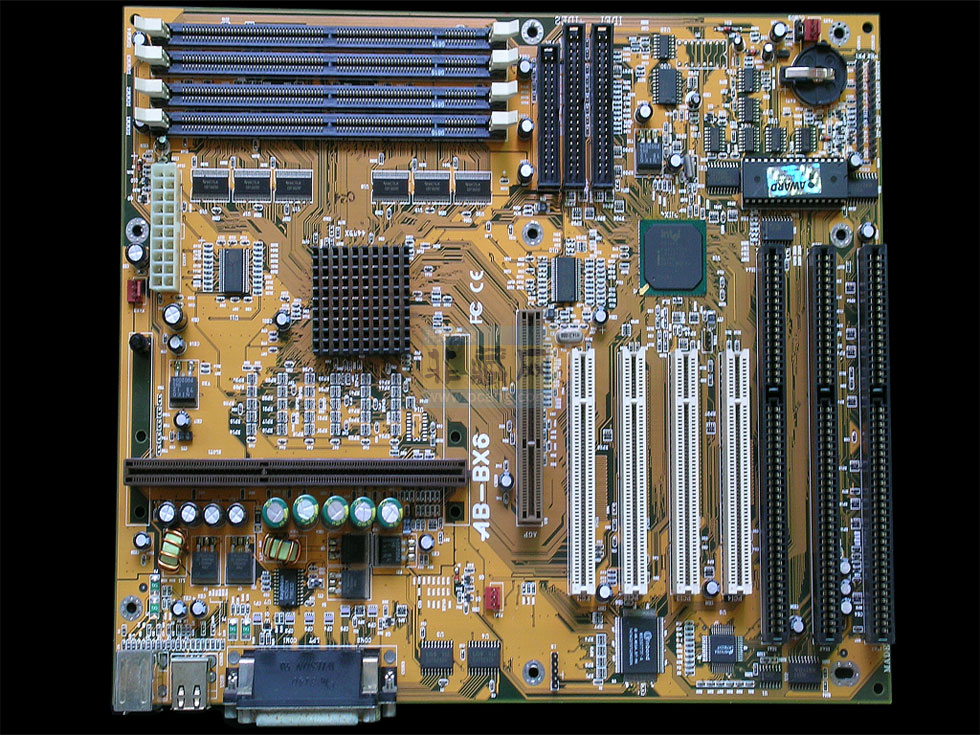

AB-BX6主板是升技（Abit）在1998年推出的Socket 1架构主板，基于Intel
440BX芯片组，定位中高端桌面市场，支持Intel Pentium II/III和Celeron处理器。
一、硬件架构与性能参数
1. 处理器支持
• 接口类型：Socket 1（Slot 1），兼容Intel Pentium II（Klamath/Deschutes）、Pentium
III（Katmai）及Celeron（Covington/Mendocino）处理器。
• 典型配置：
◦ Intel Pentium III 500-600MHz（Katmai核心，100MHz FSB）。
◦ Celeron 533A（超频潜力高，可超至800MHz）。
• 超频能力：
◦ 外频调节：通过BIOS设置FSB为66/100MHz（440BX芯片组原生不支持133MHz FSB）。
◦ 电压调节：支持CPU核心电压微调（如1.65V至2.0V）。
2. 内存系统
• 插槽类型：4个168针DIMM插槽，支持PC100 SDRAM（兼容PC66）。
• 容量限制：最大支持1GB（如4×256MB），单条最大256MB。
• 兼容性注意：
◦ 支持ECC内存，但需搭配服务器级CPU（如Pentium II Xeon）。
◦ 混插不同品牌内存可能导致不稳定，建议使用同批次内存（如Kingston KVR100X64C3）。
3. 存储与扩展接口
• IDE接口：2个Ultra DMA/33通道，支持4个IDE设备（如昆腾火球八代硬盘、DVD-ROM）。
• 软驱接口：1个3.5英寸软驱（支持1.44MB软盘）。
• 扩展插槽：
◦ AGP 2X：支持GeForce 256、TNT2 Ultra等显卡。
◦ PCI：4个32位插槽（白色，支持PCI 2.1规范）。
◦ ISA：3个16位插槽（黑色，兼容旧款ISA声卡、网卡）。
• 背板接口：
◦ 1个并行口（LPT）、2个串行口（COM）、1个PS/2键鼠接口。
◦ 2个USB 1.1接口（需通过主板跳线启用）。
4. 供电与散热
• 电源类型：ATX 20针电源（支持软关机功能）。
• CPU供电：需搭配VRM（电压调节模块），Pentium III处理器需额外安装散热片。
二、功能特性与兼容性
1. 芯片组与BIOS
• 芯片组：Intel 440BX北桥 + 82371EB南桥，支持AGP 2X、ATA 33和AC'97音频（需CNR扩展卡）。
• BIOS版本：
◦ 早期版本（如Award 4.51PG）仅支持66/100MHz FSB。
◦ 升级至1.03版后可支持更大硬盘（40GB以上）和Celeron 533MHz。
2. 驱动与系统支持
• 操作系统：兼容Windows 98/ME/2000、Linux（内核≥2.4）。
• 驱动需求：
◦ 主板芯片组：需安装Intel 440BX驱动（如INF Update Utility 4.10.1015）。
◦ 声卡/网卡：若使用CNR扩展卡，需单独安装驱动（如Realtek AC'97声卡）。
3. 兼容性问题
• 大硬盘支持：
◦ BIOS默认限制8.4GB容量，需升级BIOS或使用第三方工具（如MaxBlast）突破限制。
• USB功能：
◦ 原生USB接口需通过主板跳线启用，部分主板可能缺失该功能。
三、常见问题与解决方案
1. 内存无法识别或不稳定
• 现象：插入内存后系统无法启动或频繁死机。
• 原因：
◦ 非PC100内存：使用PC66或杂牌内存可能导致兼容性问题。
◦ Bank组填充错误：DIMM插槽需按顺序填充（如插槽1和2优先）。
• 解决方案：
◦ 成对安装同容量、同品牌的PC100内存（如Kingston KVR100X64C3）。
◦ 清空CMOS（通过跳线JP1）重置内存参数。
2. 多处理器无法启动
• 现象：插入双CPU后系统无响应。
• 原因：
◦ 未安装终止卡：空置的CPU插槽必须插入终止卡。
◦ VRM模块缺失：需为每个CPU单独安装VRM（电压调节模块）。
• 解决方案：
◦ 购买原装终止卡（如AMI P/N 774-001）。
◦ 确保VRM型号与CPU匹配（如Pentium III 500MHz需VRM 8.2）。
3. 电容老化问题
• 现象：系统频繁死机或无法开机。
• 原因：主板上的电解电容（如1000μF/6.3V）可能鼓包或漏液。
• 解决方案：
◦ 更换老化电容（推荐Rubycon或Nichicon品牌）。
◦ 避免长时间通电，定期清理灰尘。
四、二手市场与维护建议
1. 购买注意事项
• 价格参考：二手价格约100-300元，具体取决于成色和配件齐全度。
• 检查要点：
◦ CPU插槽：确认Socket 1针脚无弯曲，散热支架无变形。
◦ 电容状态：检查主板背面电容是否鼓包或漏液。
◦ 配件完整性：是否包含说明书、驱动软盘、CNR扩展卡等。
2. 性能优化建议
• 升级CPU：优先选择Pentium III 600MHz（Katmai核心）或Celeron 533A（超频至800MHz）。
• 显卡选择：AGP 2X接口的GeForce 256（性价比高）或TNT2 Ultra。
• 内存搭配：使用4条256MB PC100 SDRAM（如Kingston KVR100X64C3）。
3. 替代方案
• 升级平台：若需更高性能，可考虑Socket 370主板（如华硕CUV4X）搭配Pentium III 1GHz。
• 复古计算：搭配Windows 98 SE或Linux Mint，运行《星际争霸》《暗黑破坏神2》等经典游戏。
五、总结与历史价值
Abit AB-BX6主板是Socket
1时代的代表性产品，其扩展性和稳定性在当时表现优异。尽管受限于技术过时，日常使用需面对配件稀缺、维护复杂等问题，但作为复古计算或硬件收藏的选择，仍具有一定价值。若计划使用该主板，建议优先修复电容问题，并搭配同代硬件以确保兼容性。
|
