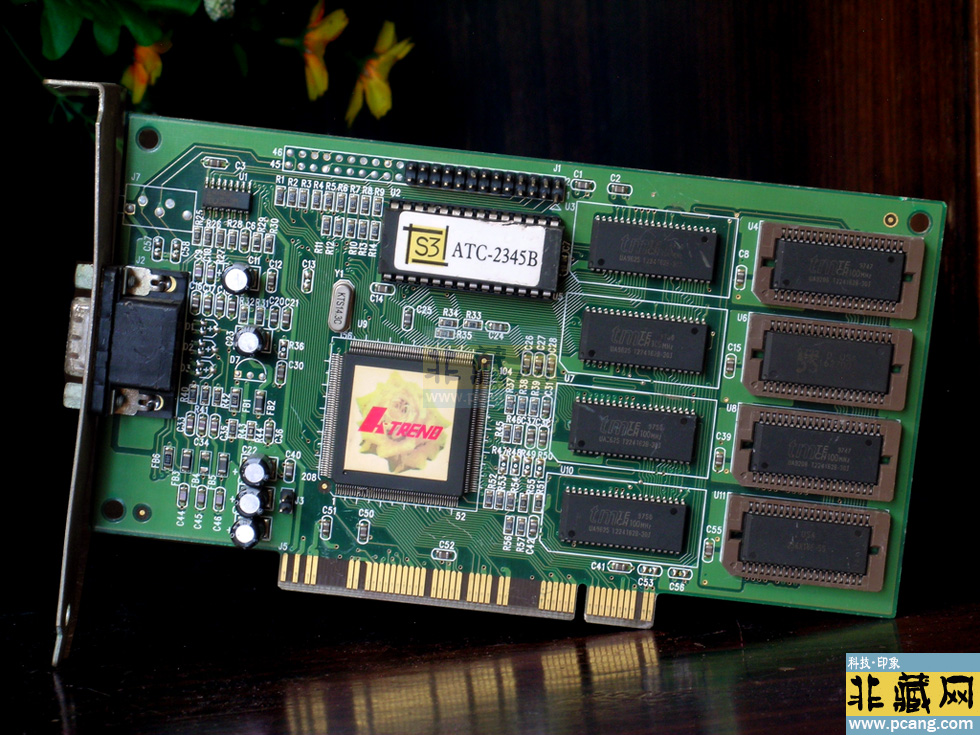

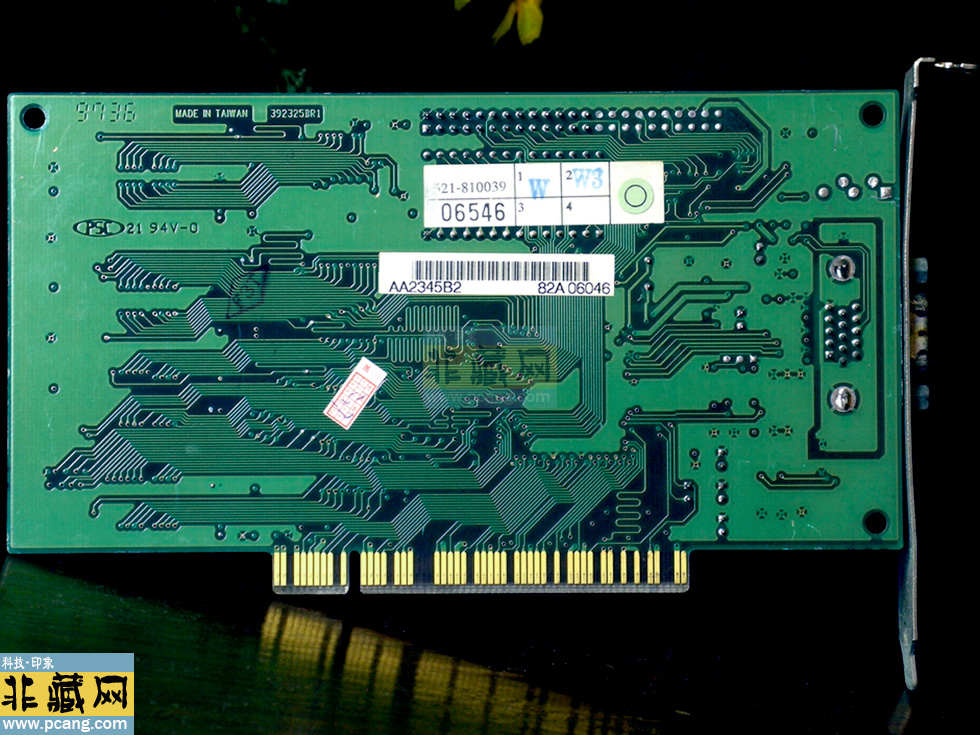

A-Trend ATC-2345B（基于S3 ViRGE/GX2 357芯片）是一款1997年推出的入门级3D加速卡，由台湾厂商中凌（A-Trend）生产。它在2D性能上延续了S3的优势，同时尝试整合基础3D加速功能，成为当时主流PC市场的典型代表。
一、核心技术与硬件规格

1. 芯片与架构

◦ 芯片：S3 ViRGE/GX2（型号86C375），采用0.35微米工艺，集成约180万个晶体管，支持硬件加速的3D几何运算和纹理处理。

◦ 显存：

◦ 容量：2MB或4MB SGRAM（部分版本支持扩展至8MB），显存带宽约1.6GB/s。

◦ 类型：SGRAM（同步图形随机存储器），相比SDRAM，其支持块传输和双缓冲，提升2D图形效率。

◦ 接口：PCI 2.1，需与独立2D显卡（如S3 Trio64V+）协同工作，但部分型号（如ATC-2350）支持AGP 1x接口。

2. 性能参数

◦ 核心频率：66MHz，像素填充率66M/s，三角形生成率约50万/秒。

◦ 分辨率支持：最高2048×1536（24位色），但实际应用中多运行于1024×768分辨率。

◦ API兼容性：原生支持Direct3D 5.0、OpenGL 1.1和Glide 1.0（需第三方转换工具），但3D性能较弱。

二、历史背景与市场定位

• 发布时间：1997年，与NVIDIA Riva 128、3dfx Voodoo Banshee同期竞争，但主打性价比市场。

• 技术优势：

◦ 2D性能：2D加速能力（如BitBlt、拉伸、透明效果）在同期显卡中领先，适合办公和多媒体应用。

◦ 集成3D功能：支持Z-Buffer（16位）、雾化效果和简单纹理映射，成为首款整合2D/3D的显卡之一。

• 局限性：

◦ 3D性能不足：硬件仅支持单纹理单元，缺乏抗锯齿和多纹理能力，复杂3D游戏帧率极低（如《雷神之锤》仅15-20 FPS）。

◦ 显存瓶颈：2MB显存限制高分辨率纹理加载，且SGRAM带宽不足，导致3D渲染卡顿。

三、兼容性与驱动支持

1. 系统兼容性

◦ 原生支持：Windows 95/98/NT 4.0，部分驱动可适配Windows 2000。

◦ 现代系统适配：

◦ 驱动支持：官方驱动仅支持到Windows XP，但第三方工具（如“dgVoodoo2”）可将Direct3D/OpenGL转换为DirectX 9，实现Windows 10/11下的基本功能。

◦ 虚拟机方案：通过VMware或VirtualBox运行Windows 98，还原原生性能。

2. 驱动问题

◦ 兼容性问题：在VIA MVP3芯片组主板上可能出现显示异常，需更新BIOS或使用3DLabs通用驱动。

◦ 多显示器支持：需搭配2D主卡实现多屏输出，但仅支持克隆模式，不支持扩展桌面。

四、游戏兼容性与性能表现

1. 经典游戏支持

◦ 可运行游戏：

◦ 2D游戏：《星际争霸》《红色警戒》《暗黑破坏神》（640×480分辨率下流畅）。

◦ 轻度3D游戏：《毁灭战士3D》《德军总部3D》（低分辨率下勉强运行）。

◦ 优化建议：

◦ 关闭所有3D特效（如雾化、动态光影）。

◦ 使用“nGlide”工具将Glide API转换为Direct3D，提升兼容性。

2. 性能对比

◦ 单卡：在《雷神之锤》中，640×480分辨率下帧率约15-20 FPS，远低于同期NVIDIA Riva 128的30 FPS。

◦ 与Voodoo对比：Voodoo Banshee在相同分辨率下帧率可达40 FPS，且支持更丰富的3D特效。

五、二手市场与收藏价值

• 价格参考：

◦ 单卡：50-150元（成色良好，带驱动光盘）。

◦ 套装：200-300元（含2D主卡、扩展电缆）。

• 收藏建议：

◦ 优先选择带原装金属挡板和散热片的版本，部分型号（如帝盟S3 Virge DX）因做工精良更具收藏价值。

◦ 注意检查电容是否鼓包、金手指是否氧化，避免购买维修过的二手卡。

六、使用场景与替代方案

1. 怀旧办公：

◦ 搭建Windows 98复古工作站，运行Office 97、Photoshop 5.0等经典软件。

◦ 搭配CRT显示器还原早期办公体验。

2. 硬件收藏：

◦ 作为S3技术的代表，与S3 Trio64V+、Savage4等显卡组成系列。

3. 替代方案：

◦ 软件模拟：使用PCSX2或Dolphin模拟器运行PS2/NGC游戏，画质更优。

◦ 现代显卡兼容性工具：如NVIDIA的“复古着色器”或AMD的“Radeon Software Legacy”，可提升旧软件的渲染效率。

总结

A-Trend ATC-2345B（S3 ViRGE/GX2）是S3试图整合2D/3D功能的早期尝试，其2D性能在主流市场中表现出色，但3D加速能力因硬件限制未能突破。尽管它在3D游戏领域被同期竞品碾压，但其作为“首款整合型显卡”的历史地位不可忽视。对于怀旧玩家或硬件收藏家而言，它是研究PC图形技术发展的重要样本；而对于普通用户，建议通过虚拟机或兼容性工具体验其历史价值。
