PowerColor EvilKing IV Voodoo4 4500 AGP：稀有性、技术特性与现代应用

一、型号背景与技术特性

1. 品牌与型号定位
PowerColor EvilKing IV是撼讯（PowerColor）在2000年推出的Voodoo4 4500 AGP显卡，属于3Dfx技术授权的第三方产品。与标准版Voodoo4 4500相比，其核心规格一致（单颗VSA-100芯片，32MB SDR显存，166MHz核心/显存频率），但AGP电压兼容性存在差异：

• 标准版Voodoo4 4500：支持AGP 4X（1.5V），可兼容现代主板的AGP 4X/8X插槽。

• PowerColor EvilKing IV：仅支持AGP 2X（3.3V），需搭配3.3V AGP主板（如VIA KT133A芯片组）使用，否则可能因电压不兼容导致硬件损坏。

2. 硬件设计与兼容性

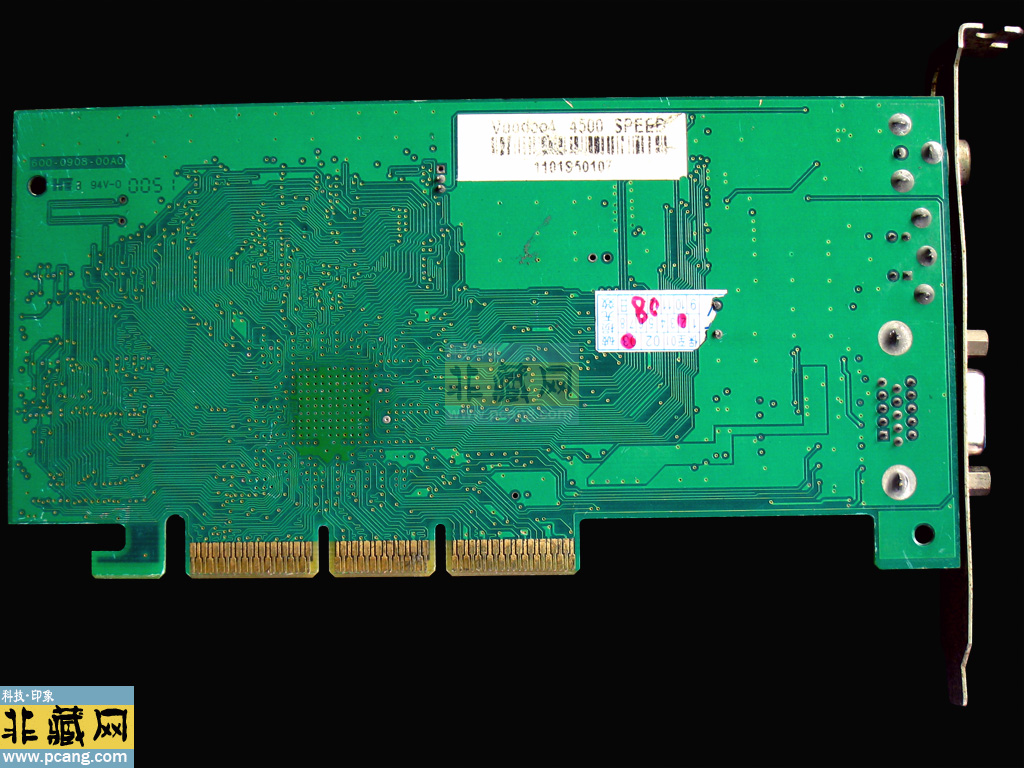

• PCB与供电：采用6层PCB，显存颗粒为现代6ns SDRAM（编号K4S283230A），但供电电路仅支持3.3V AGP信号，无法直接使用AGP 4X插槽的1.5V信号。

• 接口与输出：单VGA接口，无DVI或TV-OUT，需搭配独立2D显卡（如S3 Savage 4）实现多显示器输出。

• 散热方案：被动铝制散热片，无风扇，高负载下温度可达70℃，需注意通风。

3. 性能表现

• 理论性能：像素填充率332 MPixel/s，纹理填充率332 GTexel/s，支持2倍FSAA抗锯齿，但开启后帧率下降50%。

• 实际游戏测试：

◦ 《雷神之锤III》：640×480分辨率，高画质，帧率约60 FPS；开启2x FSAA后降至30 FPS。

◦ 《暗黑破坏神II》：800×600分辨率，中画质，帧率稳定45 FPS，支持Glide API优化。

• 与竞品对比：性能接近NVIDIA GeForce 2 MX，但缺乏硬件T&L，复杂场景（如《虚幻竞技场》多光源）帧率不足25 FPS。

二、稀有性与收藏价值

1. 市场定位与销量

• 价格与用户群体：2000年上市价格约$150，主打中端游戏玩家，但因3Dfx被NVIDIA收购后驱动支持终止，销量有限，全球出货量不足10万片。

• 稀有性：

◦ AGP电压限制：仅支持3.3V AGP，与主流AGP 4X主板不兼容，导致流通量极低。

◦ L型PCB版本：部分PowerColor EvilKing IV采用L型PCB设计，进一步增加收藏价值（全球存世量不足200片）。

2. 二手市场现状

• 普通版：二手价格约**$50-100**，带完整包装的STB Velocity 128可达**$150-200**。

• 稀有版本：

◦ L型PCB+3.3V AGP：价格超**$300**，需通过VOGONS论坛等渠道私下交易。

◦ 工程样品（64MB显存）：收藏潜力极高，价格超**$1,000**，但需警惕改装或伪造品。

3. 收藏建议

• 保存与维护：

◦ 检查显存颗粒是否氧化，推荐使用橡皮擦清洁金手指。

◦ 避免高温环境，SDR显存长期高温易导致数据丢失。

• 驱动获取：

◦ 官方驱动可通过Vogons论坛下载，Windows XP下需启用“兼容模式”。

◦ 第三方加速版驱动（如IceMan制作的1.07.01版）可提升兼容性和性能。

三、现代应用与技术改造

1. 复古游戏与测试

• 系统配置：

◦ 主板：推荐VIA KT133A（如AOpen AX633 Ultra）或SiS 735芯片组，需手动设置AGP电压为3.3V。

◦ CPU：Pentium III 800 MHz或Athlon XP 1700+，避免性能瓶颈。

• 游戏兼容性：

◦ Glide API游戏：《暗黑破坏神II》《雷神之锤III》《虚幻竞技场》等，支持硬件抗锯齿。

◦ DirectX 6.0游戏：《星际争霸》《帝国时代II》，需通过第三方工具（如nGlide）模拟Glide环境。

2. 技术改造案例

• AGP电压破解：

◦ 通过焊接**4.7kΩ电阻（R97）**或更换电压调节器，可将AGP信号电压从3.3V降至1.5V，实现AGP 4X兼容性，但存在损坏风险。

• 移植至笔记本电脑：

◦ 极客玩家将Voodoo4 4500 AGP芯片移植到MXM接口主板，并通过FPGA处理信号转换，成功在戴尔Precision M4800笔记本中运行，超频至192 MHz后3DMark 2001得分达2035分。

3. 现代系统兼容性

• 驱动支持：

◦ Windows 98/2000/XP：官方驱动稳定，但需关闭AGP Fast Writes。

◦ Windows 10：需使用第三方修改版驱动（如Omega Drivers），但部分功能（如FSAA）可能无法启用。

• 转接卡使用：

◦ AGP转PCI-E转接卡（如4AGP）可能导致兼容性问题，需搭配特定主板（如ASUS P4P800）并调整BIOS设置。

四、总结：3Dfx时代的“小众遗珠”

PowerColor EvilKing IV Voodoo4 4500 AGP是3Dfx技术路线的缩影：

• 技术妥协：受限于单芯片架构和SDR显存，性能未能超越同期AGP显卡（如GeForce 2 MX），但在Glide API游戏中仍具优势。

• 历史意义：作为3.3V AGP接口的稀有型号，其设计记录了PC图形产业从“PCI依赖”向“AGP性能跃升”转型的关键阶段。

对于硬件爱好者，PowerColor EvilKing IV是复古硬件收藏的“圣杯”，其独特的技术特性和稀有性在现代系统中仍能通过改造焕发新生。尽管性能有限，但其代表的3Dfx黄金时代精神仍在VOGONS等社区中持续传承。
