Hercules 3D Prophet III Ti500（基于NVIDIA GeForce3 Ti500）是 2001年NVIDIA旗舰显卡的巅峰之作，其核心价值在于将硬件可编程着色器技术推向消费级市场，并通过高频硬件设计实现了性能跃升。
一、硬件架构与性能突破

1. 核心设计与工艺

• 芯片架构：
采用 NVIDIA GeForce3 Ti500（NV20）芯片，基于0.15μm工艺 制造，晶体管数量达 5700万（是同期Pentium 4处理器的1.3倍）。其核心突破在于 nfiniteFX引擎，首次支持 硬件可编程顶点着色器（Vertex Shaders）和像素着色器（Pixel Shaders），允许开发者自由编写渲染代码，实现动态光照、反射等复杂特效。

• 显存配置：

◦ 容量与带宽：64MB DDR SDRAM（3.8ns，500MHz），显存位宽128位，带宽 8GB/s（比GeForce3标准版提升25%）。

◦ 颗粒型号：采用 Elite MT 3.8ns DDR芯片，支持稳定超频至 560MHz（需加强散热）。

• 接口与输出：

◦ AGP 4x 接口，板载 VGA、DVI（仅Ti500）、S-Video/TV-out，支持双显示器输出。

◦ 显示能力：单屏最高 2048×1536 分辨率，24位色深，350MHz RAMDAC。

2. 性能表现与技术特性

• 图形处理能力：

◦ 核心频率：240MHz（可超频至270MHz）。

◦ 渲染效率：

◦ 填充率：800百万像素/秒（双纹理）。

◦ 多边形生成：约 4000万多边形/秒，是GeForce 2 GTS的1.6倍。

• 技术特性：

◦ 光速显存架构（Lightspeed Memory Architecture）：
通过 Z轴压缩（减少30%显存带宽占用）和 交叉控制器（提升显存访问效率4倍），优化复杂场景性能。

◦ FSAA（全屏抗锯齿）：
支持 2x/4x 超采样抗锯齿，开启后性能损失约40%，但画面平滑度显著提升。

◦ Cube Environment Mapping：
支持立方体环境映射，增强反射效果（如水面倒影）。

• 实际游戏测试：

◦ 《重返德军总部》：1024×768分辨率下帧率约 100 FPS，比ATI Radeon 8500高15-20%。

◦ 《虚幻竞技场2003》：1600×1200分辨率下帧率 74 FPS，显存带宽瓶颈显现。

3. 物理设计与散热

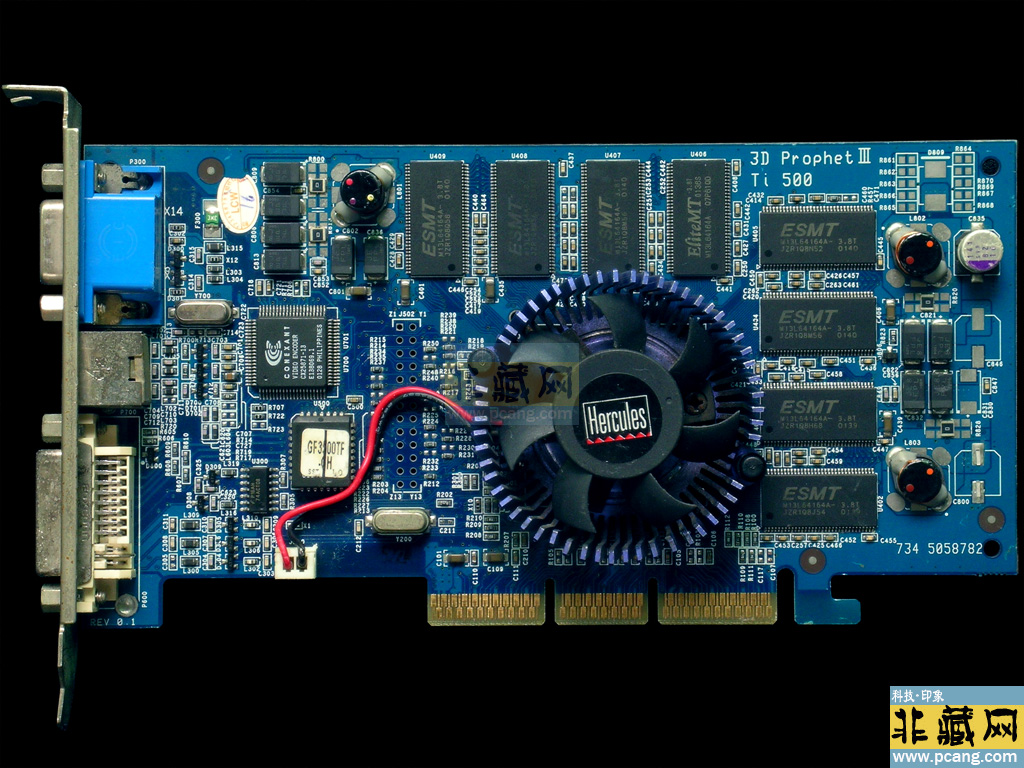

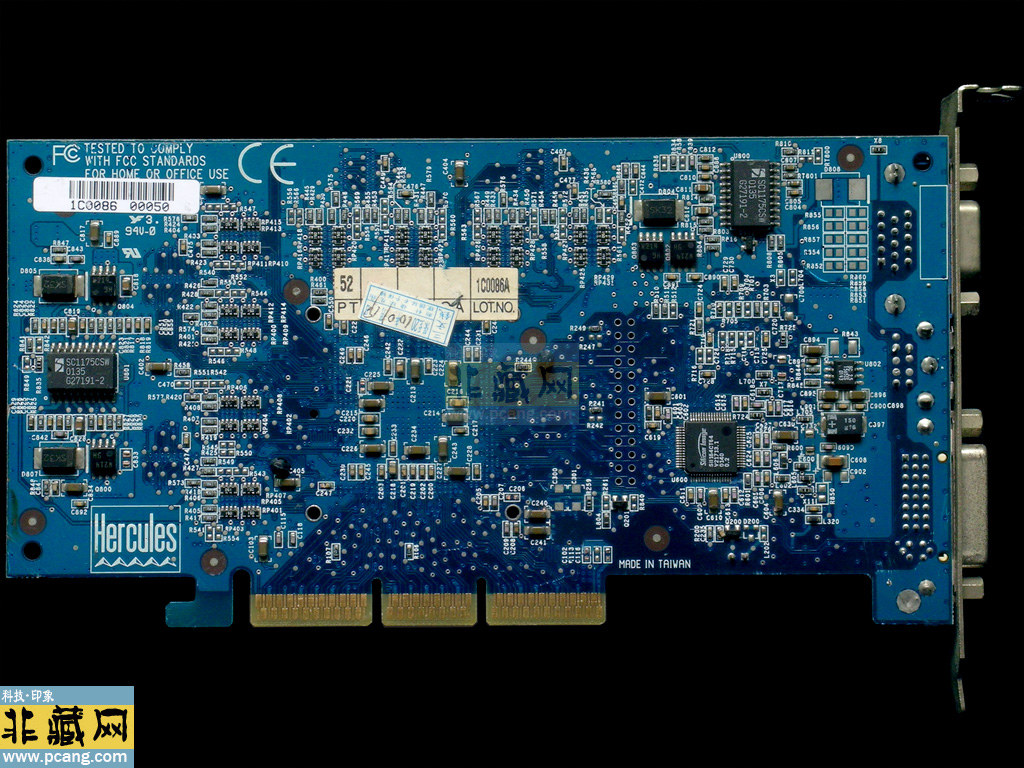

• 板卡规格：

◦ 尺寸：185mm×110mm（单槽厚度），采用 蓝色PCB，配备 主动散热风扇 和 显存散热片。

◦ 供电需求：依赖AGP插槽供电，无需外接电源。

• 超频潜力：

◦ 核心频率：默认240MHz，可稳定超频至270MHz（需更换静音风扇）。

◦ 显存频率：500MHz可超频至560MHz，性能提升约12%。

二、市场定位与竞争格局

1. 目标用户与行业适配

• 核心场景：

◦ 高端游戏：支持《雷神之锤3》《暗黑破坏神2》等DirectX 8游戏，1024×768分辨率下帧率领先竞品。

◦ 专业图形：兼容3D Studio MAX和Maya，但缺乏OpenGL扩展（如ARB_multitexture），实际生产力有限。

◦ 多媒体娱乐：流畅播放DVD视频，支持TV-out输出到电视。

• 局限性：

◦ 价格过高：$349.99的定价接近同期GeForce4 Ti 4200，但性能差距达30%。

◦ 显存瓶颈：8GB/s带宽在1600×1200分辨率下帧率下降至74 FPS。

2. 与同期竞品对比
型号 Hercules 3D Prophet III Ti500 ATI Radeon 8500 NVIDIA GeForce4 Ti 4200
核心架构 GeForce3 Ti 500 Radeon 8500 GeForce4 Ti 4200
显存配置 64MB DDR（128位） 64MB DDR（128位） 128MB DDR（128位）
硬件 T&L 有 有 有
可编程着色器 顶点+像素 顶点 顶点+像素
价格（新品） $349.99 $280 $399
适用场景 高端游戏 性价比游戏 发烧级游戏

3. 市场表现与竞争

• 优势：

◦ 技术领先：硬件可编程着色器使其在《重返德军总部》等支持DirectX 8的游戏中帧率比Radeon 8500高15-20%。

◦ 超频潜力：默认核心/显存频率240MHz/500MHz，可稳定超频至270MHz/560MHz（需加强散热）。

• 劣势：

◦ 价格过高：$349.99的定价接近同期GeForce4 Ti 4200，但性能差距达30%。

◦ 市场挤压：NVIDIA同期推出 GeForce4 MX 440，以更低价格抢占主流市场。

三、现存问题与维护建议

1. 技术限制

• 显存带宽不足：
8GB/s带宽在高分辨率下仍显不足，1600×1200分辨率下帧率下降至74 FPS。

• 驱动兼容性：

◦ Windows 7/10：需使用 NVIDIA Legacy Driver 342.01（兼容GeForce 6系列）或第三方驱动（如 Hercules 官方驱动 12.41）。

◦ Linux：依赖开源驱动（如Xorg DDX），性能表现差。

2. 硬件维护

• 常见故障：

◦ 电容老化：10μF/16V电解电容易鼓包，需更换为 Rubycon ZL 系列。

◦ 风扇故障：散热风扇噪音增大时，需清理灰尘或更换 92mm 静音风扇。

• 测试建议：
搭配 Pentium 4 1.8GHz + 512MB DDR 验证功能，避免因CPU瓶颈误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 首款支持硬件可编程着色器的显卡，其设计理念直接影响了后续GeForce4 Ti系列和ATI Radeon 9700。

• 市场影响：
推动 AGP 4x 和 DDR 显存 的普及，为NVIDIA在2000年代初的市场统治奠定基础。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $50-80（含转接线），适合复古PC或硬件爱好者。

◦ 注意事项：

1. 优先选择带 DVI接口 的Ti500型号，避免VGA信号衰减。

2. 验证显存颗粒型号（如 Elite MT 3.8ns），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至270MHz）。

◦ 游戏兼容性：支持《暗黑破坏神2》《星际争霸》等2D/轻量级3D游戏。

五、总结

Hercules 3D Prophet III Ti500 是2001年 NVIDIA技术突破的集大成者，其核心价值在于 硬件可编程着色器的普及，而非单纯性能提升。尽管在市场上被后续GeForce4系列压制，但作为 显卡从固定功能向可编程架构转型的关键节点，它为游戏开发者提供了前所未有的创作自由。对于复古硬件爱好者，该显卡是研究NVIDIA架构发展的典型案例；对于普通用户，更建议选择现代多屏显卡（如AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 VOGONS 论坛 或 TechPowerUp GPU 数据库 的历史讨论。
