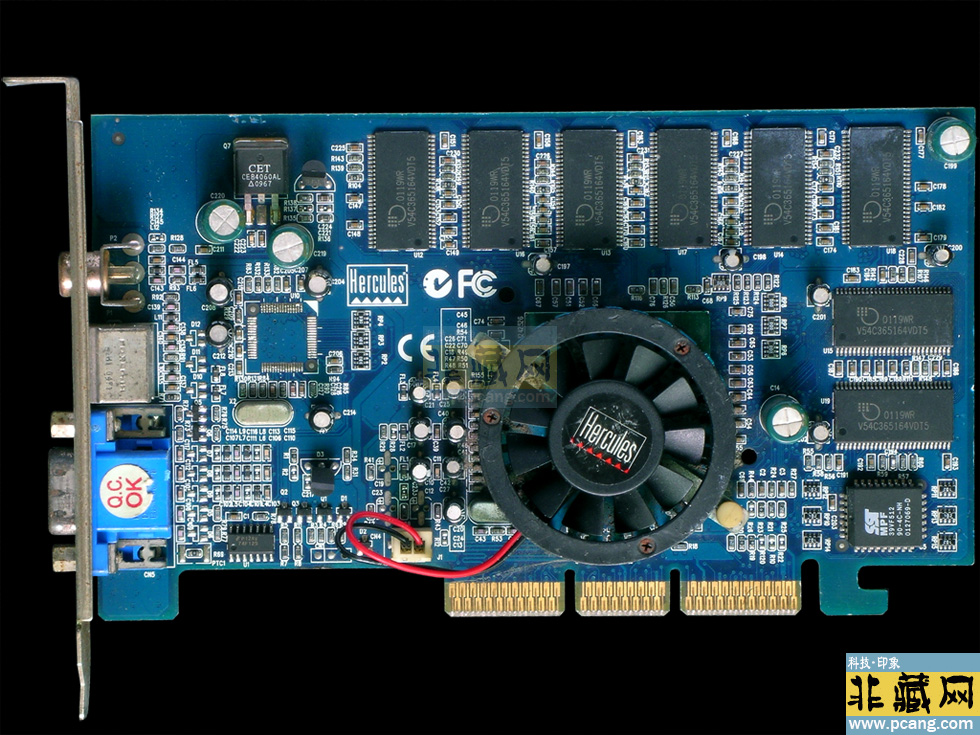

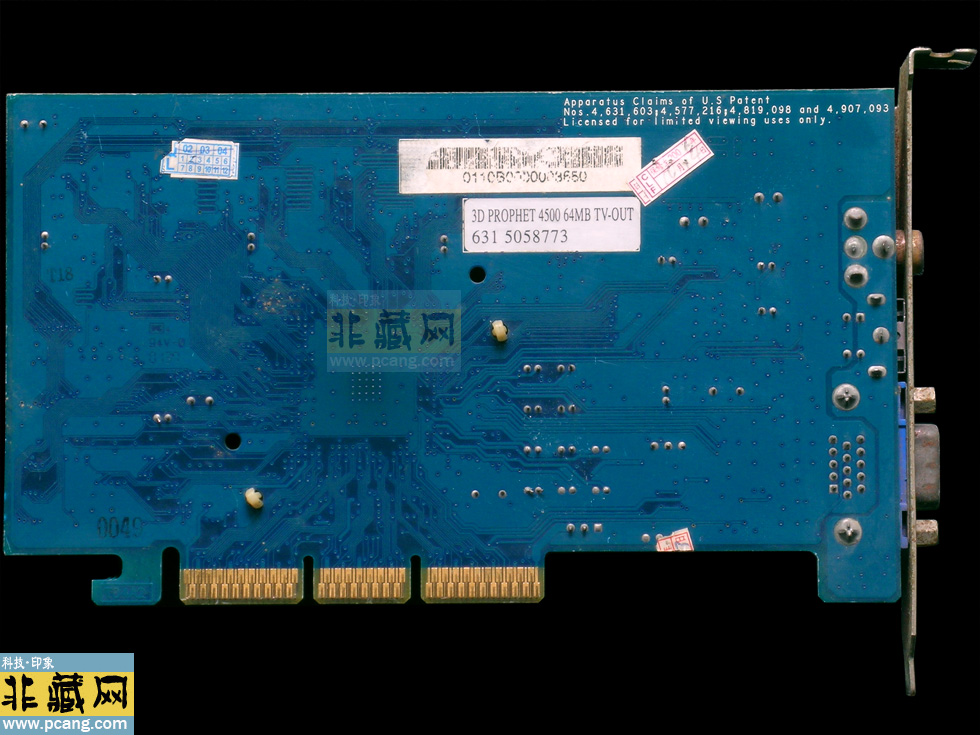

Hercules 3D Prophet 4500 TV-OUT
是一款基于STMicroelectronics Kyro II 芯片的AGP 显卡，于2001
年推出，定位为中端性价比产品。其核心价值在于PowerVR 架构的 TBDR（分块延迟渲染）技术创新，但受限于硬件规格和市场竞争，实际影响力有限：
一、核心技术架构与硬件规格
1. 芯片与架构
• 核心设计：
采用 PowerVR Series 3（Kyro II）架构，基于 0.15μm 工艺制造，晶体管数量约
2800 万。该架构延续了前代 TBDR（分块延迟渲染）技术，通过将画面分割为小块（Tile）进行预处理，减少显存带宽占用（同期竞品带宽需求的
1/3）。
• 硬件配置：
◦ 显存：64MB SDRAM，128 位位宽，有效频率 175MHz，带宽 2.8GB/s。
◦ 接口：AGP 4x，板载 1 个 VGA 接口 和 S-Video/TV-out 接口，支持
NTSC/PAL 制式，需外接转接线实现多显示器输出。
◦ 显示能力：支持1920×1440 分辨率（单屏），24 位色深，350MHz RAMDAC。
2. 性能与功能
• 图形处理能力：
◦ 核心频率：175MHz，支持 DirectX 7.0 和OpenGL 1.2，但缺乏硬件
T&L（几何变换与光照） 支持，依赖 CPU 计算，导致复杂场景性能下降。
◦ 渲染效率：
◦ 填充率：3.5 亿像素/秒（单管线单纹理）。
◦ 多边形生成：约 400 万多边形/秒，高于同期3dfx Voodoo 3 3000（500
万多边形/秒），但低于 NVIDIA GeForce 2 MX 400（600 万多边形/秒）。
• 技术特性：
◦ TBDR 技术：通过提前剔除不可见像素，减少显存带宽消耗，尤其适合低带宽场景（如笔记本电脑）。
◦ 抗锯齿：支持 FSAA（全屏抗锯齿），但开启后性能下降明显。
3. 物理设计与功耗
• 板卡规格：
◦ 尺寸：165mm×105mm（单槽厚度），采用 被动散热片，适配紧凑型机箱。
◦ 供电需求：依赖 AGP 插槽供电，无需外接电源。
二、市场定位与应用场景
1. 目标用户与行业适配
• 核心场景：
◦ 主流游戏：支持《Quake III Arena》《雷神之锤 2》等 DirectX 7
游戏，1024×768 分辨率下帧率约 40-50 FPS。
◦ 多媒体娱乐：流畅播放 DVD 视频，支持 TV-out 输出到电视。
◦ 轻度办公：适配 Windows 98/2000 系统，满足基础图形需求。
• 局限性：
◦ 性能瓶颈：缺乏硬件 T&L，无法流畅运行《虚幻竞技场 2003》等新游戏。
◦ 驱动支持：官方驱动仅兼容 Windows
95/98/2000，在现代系统中需通过虚拟机或第三方工具适配。
2. 与同期竞品对比
型号 Hercules 3D Prophet 4500 TV-OUT NVIDIA GeForce 2
MX 400 ATI Radeon 7500
核心架构 PowerVR Kyro II（TBDR） NVIDIA GeForce 2 MX ATI
Radeon 7500
显存配置 64MB SDRAM（128位） 64MB DDR（64位） 64MB DDR（128位）
硬件 T&L 无 有 有
价格（新品） $149 $180 $220
适用场景 中端性价比游戏 商务办公 高端游戏
3. 市场表现与竞争
• 优势：
◦ 成本控制：64MB 显存和简化设计使其价格低于同期竞品（如 GeForce 2 MX 400）。
◦ 技术创新：TBDR 架构为后续移动 GPU（如 PowerVR MBX）奠定基础。
• 劣势：
◦ 兼容性问题：部分游戏（如《半条命》）因驱动优化不足出现画面错误。
◦ 市场挤压：NVIDIA 和 ATI 通过硬件 T&L 技术快速占领市场，Kyro II
系列逐渐边缘化。
三、现存问题与维护建议
1. 技术限制
• 显存带宽不足：
128 位 SDRAM 带宽仍为同期 GeForce 2 MX 400 的
1/2，导致高分辨率下性能骤降。
• 驱动兼容性：
◦ Windows XP：需使用 NVIDIA Legacy Driver 342.01（兼容
GeForce 6 系列）或第三方驱动（如 Hercules 官方驱动 15.020）。
◦ Windows 7/10：需通过 VirtualBox 或 VMware 虚拟机运行。
2. 硬件维护
• 常见故障：
◦ 电容老化：10μF/16V 电解电容易鼓包，需更换为 Rubycon ZL 系列。
◦ AGP 接口接触不良：清理金手指后仍无法识别时，可能需更换主板 AGP 插槽。
• 测试建议：
搭配 Pentium III 1GHz + 256MB SDRAM 验证功能，避免因 CPU
瓶颈误判显卡状态。
四、历史价值与收藏建议
1. 行业意义
• 技术里程碑：
作为 PowerVR 架构的第三代产品，其 TBDR 技术为后续移动 GPU（如苹果 A
系列芯片）提供了重要参考。
• 市场影响：
推动 低功耗图形芯片 的普及，为 STMicroelectronics 与 Imagination
Technologies 的合作奠定基础。
2. 收藏与使用
• 二手市场：
◦ 价格：约 $30-50（含转接线），适合复古 PC 或硬件爱好者。
◦ 注意事项：
1. 优先选择带 TV-out 接口 的型号，避免 VGA 信号衰减。
2. 验证显存颗粒型号（如 Hynix HY57V561620），确保无虚标。
• 软件资源：
◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至 190MHz）。
◦ 游戏兼容性：支持《星际争霸》《暗黑破坏神 2》等 2D/轻量级 3D 游戏。
五、总结
Hercules 3D Prophet 4500 TV-OUT是2001 年前后PowerVR
架构的实验性产品，其核心价值在于TBDR 技术的创新，而非图形性能。尽管在市场上被NVIDIA ATI
压制，但作为 低功耗图形技术的先驱，它为后续移动 GPU
的发展提供了重要参考。对于复古硬件爱好者，该显卡是研究图形架构演进的典型案例；对于普通用户，更建议选择现代多屏显卡（如
AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 VOGONS 论坛 或
TechPowerUp GPU 数据库 的历史讨论。
|
